16-포트 기가비트 이지 스마트 스위치 (8-Port PoE+)

• 16개의 10 / 100 / 1000Mbps 기가 RJ45 포트

• 8 개의 PoE + 지원 포트가 장착되어 단일 케이블로 데이터 및 전원을 전송합니다.

• 총 PoE 전력 예산 110W, 포트 당 최대 30W

• IEEE 802.3af / at 호환 장치와 함께 작동하여 가정 및 사무실 네트워크를 확장합니다.

• 플러그 앤 플레이 연결을 기반으로하는 간단한 네트워크 설정

• 웹 기반 사용자 인터페이스 및 관리 유틸리티로 설정을 단순화합니다.

제품 개요

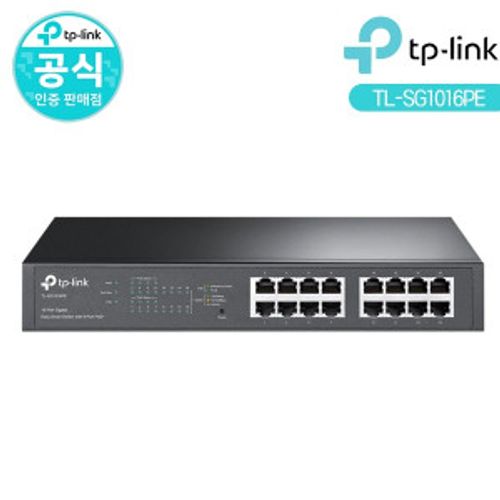

The TL-SG1016PE는 8개의 PoE+포트를 지원하는, 16포트 기가비트 데스크탑/랙마운트 스위치입니다.

이 제품은 하나의 이더넷케이블로 데이터와 전력을 모두 송신함으로써, 유선 네트워크 확장을 간소화시켜줍니다.

포트 당 최대 30W, 총 110W의 전력 용량으로 무선 액세스 포인트 (AP), IP 카메라 또는 IP 전화기와 같이

높은 전력을 요구하는 장치에 전력을 공급할 수 있습니다.

또한 혁신적인 에너지 효율 기술을 통해 전력 소비량의 75 %까지 절약 할 수 있기때문에

비즈니스 네트워크에 친환경 솔루션을 제공합니다. .

작동 원리

TL-SG1016PE의 8개 포트는 Power over Ethernet Plus (PoE+)를 지원합니다.

PoE는 IEEE 802.3af / at 호환 장치에 전원을 자동으로 감지하고 전원을 공급할 수있는 표준입니다.

전력은 데이터와 함께 하나의 케이블로 전송되므로 전기케이블이나 콘센트가 없이도

AP, IP 카메라 또는 IP 전화기 같은 장치를 자유롭게 원하는 위치에 설치하고 네트워크를 확장 할 수 있습니다.

과부하 처리방식

TL-SG1016PE는 우선순위 기능을 통해, 과부하시에 시스템을 보호합니다. 모든 PoE + 장치의

전력 소비가 110W 이상인 경우 8 개의 PoE + 포트 사이에 우선 순위가 정해지며 시스템은

우선 순위가 가장 낮은 포트의 전원을 차단합니다.

포트 우선순위 기능

*우선순위 (포트 1>포트 2>포트 3>포트 4> 포트 5>포트 6>포트 7>포트 8):

이 기능은 전원이 과부하되었을 때 시스템을 보호하는 데 도움이됩니다.

예를 들어, 포트 1, 2, 3, 4 , 5가 각각 30W (포트 당 최대 전력 30W)를 사용하면, 시스템 총 전원은

총 110W이기에 과부하 상태가 됩니다.(PoE max LED는 모든 PoE 제품의 전력소비가 최대치인 110W 미만일 때

초록불로 들어옵니다.) 포트 4에서 전력소모량을 20W로 변경하면, 시스템은 포트 5를 차단하여 시스템을 보호합니다. 즉, 포트 1, 2, 3은 90w를 사용하고 포트 4는 20w를 사용하며 포트5에는 전원이 공급되지 않습니다.

사용의 간편함

TL-SG1016PE는 설치와 사용이 간편합니다. 포트에 연결하는 것 외에 어떤 설정이나 설치도 요구하지 않습니다.

데스크탑/랙마운트 디자인은 환경에 맞게 배치하기가 용이합니다. 8 포트의 PoE가 장착 된

TP-LINK TL-SG1016PE 16 포트 기가비트 데스크탑 / 랙 장착형 스위치는 가정이나 사무실의

네트워크를 확장하는 데 모두 적합합니다.

하드웨어 사양

표준 및 프로토콜

IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.1q, IEEE 802.1p

인터페이스

10 / 100 / 1000Mbps RJ45 포트 16개

자동 협상, 자동 MDI / MDIX

네트워크 미디어

10BASE-T : UTP 카테고리 3, 4, 5 케이블 (최대 100m)

EIA / TIA-568 100Ω STP (최대 100m)

100BASE-TX : UTP 카테고리 5, 5e 케이블 (최대 100m)

EIA / TIA-568 100Ω STP (최대 100m)

1000BASE-T : UTP 카테고리 5, 5e, 6 또는 그 이상의 케이블

(최대 100m)

EIA / TIA-568 100Ω STP (최대 100m)

팬(Fan) 수량

1

물리적인 보안 락

있음

PoE 포트 (RJ45)

표준 : 802.3 at

PoE 포트 : 포트 1 에서 포트 8

PoE 전력 용량 : 110W

크기 ( 가로 x 세로 x높이 )

11.6×7.1×1.7 in (294×180×44 mm)

마운트

랙 마운트/데스크탑

최대 전력 소모량

8.8 W (PD가 연결되지 않은 경우 220 V/50 Hz)

172.26 W (150W PD가 연결된 경우 220 V/50 Hz)

최대 방열수치

30.01 BTU/h (PD가 연결되지 않은 경우 220 V/50 Hz)

587.41 BTU/h (150W PD가 연결된 경우 220 V/50 Hz)

성능

스위칭 용량

32 Gbps

패킷 전달 속도

23.8 Mbps

MAC 주소 테이블

8K

패킷 버퍼 메모리

4.1 Mbit

점보 프레임

10 KB

소프트웨어 기능

서비스 품질(QoS)

포트 기반 / 802.1p / DSCP 우선 순위 지원

4 개의 우선 순위 대기열 지원

속도 제한

부하 제어

L2 기능

IGMP 스누핑 V1 / V2 / V3

정적 링크 Aggregation

포트 미러링

케이블 진단

루프 방지

VLAN

최대 32 개의 VLAN 동시 지원 (4K VLAN ID 중)

MTU / 포트 / 태그 VLAN

PoE

PoE 관리

확장 모드

Po자동 회복

관리 기능

웹 기반 GUI

쉬운 스마트 구성 유틸리티

전송 방법

저장 및 전달

기타

인증

KC, FCC, CE, RoHS

구성품

TL-SG1016PE

전원 코드

설치 설명서

랙 마운트 키트

고무제받침용 발

운영 체제

Microsoft® Windows® for running Utility

환경

작동 온도 : 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉)

보관 온도 : -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉)

작동 습도 : 10 % ~ 90 % 비 응축

보관 습도 : 5 % ~ 90 % 비 응축
