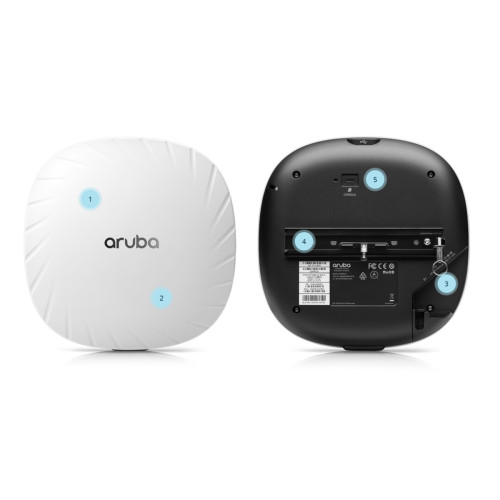

AP-514: 외장 안테나 모델

AP-515: 내장 안테나 모델

Wi-Fi 라디오 사양

AP 타입: Indoor, dual radio, 5GHz 802.11ax 4x4 MIMO 및 2.4GHz 802.11ax 2x2 MIMO

5GHz 라디오:

4 SS(Spatial Stream) Single User(SU) MIMO, 개별 4SS HE160 802.11ax 클라이언트 디바이스에 4.8Gbps 무선 데이터 속도 제공(최대)

2 SS(Spatial Stream) Single User(SU) MIMO, 개별 2SS HE80 802.11ax 클라이언트 디바이스에 1.2Gbps 무선 데이터 속도 제공(일반)

4 SS(Spatial Stream) MU-MIMO, 최대 4대의 1SS 또는 2대의 2SS HE160 802.11ax DL-MU-MIMO 가능 클라이언트 디바이스에 동시에 최대 4.8Gbps 무선 데이터 속도 제공(최대)

4 SS(Spatial Stream) MU-MIMO, 최대 4대의 1SS 또는 2대의 2SS HE80 802.11ax DL-MU-MIMO 가능 클라이언트 디바이스에 동시에 최대 2.4Gbps 무선 데이터 속도 제공(일반)

2.4GHz 라디오:

2 SS(Spatial Stream) Single User(SU) MIMO, 개별 2SS HE40 802.11ax 클라이언트 디바이스나 2대의 1SS HE40 802.11ax DL-MU-MIMO 가능 클라이언트 디바이스에 동시에 최대 574Mbps 무선 데이터 속도 제공(최대)

2 SS(Spatial Stream) Single User(SU) MIMO, 개별 2SS HE20 802.11ax 클라이언트 디바이스나 2대의 1SS HE20 802.11ax DL-MU-MIMO 가능 클라이언트 디바이스에 동시에 최대 287Mbps 무선 데이터 속도 제공(일반)

라디오 당 최대 512 연결 클라이언트 디바이스 지원, 라디오 당 최대 16 BSSIDs 지원

지원 주파수 대역(국가별 제한 적용):

2.400 ~ 2.4835GHz ISM

5.150 ~ 5.250GHz U-NII-1

5.250 ~ 5.350GHz U-NII-2A

5.470 ~ 5.725GHz U-NII-2C

5.725 ~ 5.850GHz U-NII-3/ISM

5.850 ~ 5.895GHz U-NII-4

가용 채널: 구성된 Regulatory Domain에 따라 다름

DFS(Dynamic frequency selection)로 가용 RF 스펙트럼의 사용 최적화

지원 라디오 기술:

802.11b: Direct-sequence spread-spectrum(DSSS)

802.11a/g/n/ac: Orthogonal frequency-division multiplexing(OFDM)

802.11ax: Orthogonal frequency-division multiple access(OFDMA), 최대 16개의 리소스 유닛(80MHz 채널용)

지원 모듈레이션 타입:

802.11b: BPSK, QPSK, CCK

802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM(전용 익스텐션)

802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM(전용 익스텐션)

802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM

802.11n HT(High-Throughput) 지원: HT20/40

802.11ac VHT(Very High Throughput) 지원: VHT20/40/80/160

802.11ax HE(high efficiency) 지원: HE20/40/80/160

지원 데이터 속도(Mbps) 1:

802.11b: 1, 2, 5.5, 11

802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54

802.11n(2.4GHz): 6.5 ~ 300(MCS0 ~ MCS15, HT20 ~ HT40)

802.11n(5GHz): 6.5 ~ 600(MCS0 ~ MVC31, HT20 ~ HT40)

802.11ac: 6.5 ~ 3,467(MCS0 ~ MCS9, NSS = 1 ~ 4, VHT20 ~ VHT160)

802.11ax(2.4GHz): 3.6 ~ 574(MCS0 ~ MCS11, NSS = 1 ~ 2, HE20 ~ HE40)

802.11ax(5GHz): 3.6 ~ 4,803(MCS0 ~ MCS11, NSS = 1 ~ 4, HE20 ~ HE160)

802.11n/ac 패킷 집계: A-MPDU, A-MSDU

Transmit Power: 0.5dBm 단위로 구성 가능

최대(Aggregate, Conducted Total) Transmit Power(해당 지역 규제 요건에 따라 제한):

2.4GHz 대역폭: +21dBm(체인별 18dBm)

5GHz 대역폭: +24dBm(체인별 18dBm)

알림: Conducted Transmit Power 레벨은 안테나 이득(antenna gain) 제외. 총 (EIRP) Transmit Power에는 안테나 이득이 추가되어야 함

Advanced Cellular Coexistence(ACC): 셀룰러 네트워크로부터의 간섭 영향 최소화

Maximum ratio combining (MRC): 리시버 성능 향상

Cyclic delay/shift diversity (CDD/CSD): 다운링크 RF 성능 향상

Space-time block coding (STBC): 범위 증대 및 수신 향상

Low-density parity check (LDPC): 고효율 에러 수정 및 처리량 증대

Transmit beamforming (TxBF): 신호 안정성 및 범위 향상

802.11ax TWT(Target Wait Time)로 저전력 클라이언트 디바이스 지원

1 전용 DRE(Data Rate Extension) 및 OFDMA 리소스 유닛의 영향은 무시합니다.

Wi-Fi 안테나

AP-514:

외부 듀얼 안테나를 위한 4개의 RP-SMA 커넥터(라디오 체인 0 ~ 3에 해당하는 A0 ~ A3). 라디오 인터페이스와 외부 안테나 커넥터 간 내부 손실(다이플렉싱 회로로 인한)의 최악의 경우: 2.4GHz에서 1.3dB, 5GHz에서 1.7dB.

AP-515:

4x4 MIMO 및 최대 안테나 이득 4.2dBi(2.4GHz) 및 7.5dBi(5GHz)를 위한 4개의 듀얼 무지향성 다운틸트 내장 안테나. 빌트인 안테나는 천장에 수평 방향으로 장착하는 AP에 최적화됨. 최대 이득을 위한 다운틸트 각도는 약 30도.

MIMO 라디오의 각 안테나 패턴 조합 시, 효과적인 안테나 별 패턴의 최대 이득은 2.4GHz에서 3.8dBi, 5GHz에서 4.6dBi.

추가 인터페이스

E0: HPE SmartRate 포트(RJ-45, 최대 속도 2.5Gbps)

Auto-sensing 연결 속도(100/1000/2500BASE-T) 및 MDI/MDX

2.5Gbps 속도가 NBase-T 및 802.3bz 사양 준수

PoE-PD: 48Vdc(정격) 802.3af/802.3at PoE

E1: 10/100/1000BASE-T Ethernet network interface (RJ-45)

Auto-sensing link speed 및 MDI/MDX

이중화 및 용량 향상을 위해 2개의 네트워크 포트 간 Link Aggregation(LACP) 지원

DC 전원 인터페이스: 12Vdc(정격, +/- 5%), 9.5mm 길이의 2.1mm/5.5mm Center-positive Circular Plug 사용

USB 2.0 호스트 인터페이스 (Type A 커넥터)

연결된 디바이스에 최대 1A/5W 공급 가능

Bluetooth 5 및 Zigbee(802.15.4) 라디오

Bluetooth: 최대 8dBm Transmit Power(Class 1) 및 -95dBm 수신 감도

Zigbee: 최대 8dBm Transmit Power 및 -97dBm 수신 감도

약 30도 다운틸트 및 최대 이득 3.5dBi(AP-515) 또는 4.9dBi(AP-514)의 수직 편파 무지향성 안테나 내장

시각 표시(2개의 멀티컬러 LED): 시스템 및 라디오 상태

리셋 버튼: 공장 재설정, LED 모드 제어(일반/끄기)

시리얼 콘솔 인터페이스(전용, micro-B USB 피지컬 잭)

켄싱톤(Kensington) 보안 슬롯

전원 및 소비 전력

직접 DC 전원 및 Power over Ethernet(PoE, 포트 E0에서) 지원

두 가지 전원 모두 사용 가능할 경우, DC 파워가 우선적으로 사용됨

전원 공급 장치 별도 판매 - 자세한 사항은 하단 주문 정보 섹션 참조

DC 또는 802.3at PoE 전원 제공 시 AP가 제한 없이 작동

802.3af PoE 전원을 제공하고 IPM 기능을 활성화하는 경우, AP는 무제한 모드로 시작되지만 가용 PoE 및 실제 전원에 따라 제한을 적용할 수 있습니다. 적용되는 IPM 제한 및 그 순서는 프로그래밍으로 구성할 수 있습니다.

802.3af PoE 전원을 제공하고 IPM 기능을 비활성화하는 경우, AP는 절전 모드로 작동하며 일부 지정된 제한이 적용됩니다.

USB 인터페이스 및 E1 이더넷 포트를 비활성화함

5GHz 라디오를 2x2 작동으로 제한함

최대 (최악의 경우) 전력 소비:

DC 전원: 16W

PoE 전원((802.3af, IPM enabled): 13.5W

PoE 전원 (802.3at/bt): 20.8W

위의 수치는 모두 외부 USB 디바이스가 연결되지 않은 상태의 데이터입니다. 전체 5W 가용 전력을 외부 USB 디바이스에 배정하는 경우 AP의 점진적(최악의 경우) 전력 소비는 최대 5.7W (PoE 전원) 또는5.5W (DC 전원)입니다.

대기모드에서 최대(최악의 경우) 전력 소비: 12.6W (PoE) 또는 9.7W (DC)

절전모드에서 최대(최악의 경우) 전력 소비: 5.9W (PoE) 또는 1.5W (DC)

마운팅 세부 사항

마운팅 브라켓이 AP 뒷면에 사전 설치되어 있으며, 이 브라켓을 사용하여 임의의(별도 판매) 마운트 키트에 AP를 고정합니다. 자세한 사항은 하단 주문 정보 섹션 참조하십시오.

하드웨어 스펙

크기/무게(AP-515. 유닛, 마운트 브라켓 제외):

(H) 46mm x (W) 200mm x (D) 200mm (1.8" x 7.9" x 7.9")

무게: 810g (28.5oz)

크기/무게(AP-515. 배송):

(H) 72mm x (W) 230mm x (D) 220mm (2.8" x 9.1" x 9.1")

무게: 1,010g (35.5oz)

사용환경

작동 조건

온도: 0°C ~ +50°C/+32°F ~ +122°F

습도: 5% ~ 93% 논콘덴싱

AP는 공기조화 공간 내 사용에 대해 plenum 등급 획득

ETS 300 019 Class 3.2 환경

보관 및 운송 조건

온도: -40°C ~ +70°C/-40F ~ +158°F

습도: 5% ~ 93% 논콘덴싱

ETS 300 019 Class 1.2 및 2.3 환경

안정성

Mean Time Between Failure(MTBF): +25°C 작동 온도에서 560,000시간(64년)

규제 준수

FCC/ISED

CE 표시

RED Directive 2014/53/EU

EMC Directive 2014/30/EU

Low Voltage Directive 2014/35/EU

UL/IEC/EN 60950

EN 60601-1-1, EN60601-1-2

Railway Certs (AP-515 Only):

EN 50155:2017 Railway Applications

EN 50121-1:2017 Railway EMC

EN 50121-3-2 Railway EMC

EN 50121-4:2016 Railway Immunity

IEC 61373 ed2:2008 Railway Shock and Vibration

국가별 규제 정보 및 인증에 대한 자세한 사항은 아루바 담당자에게 문의 바랍니다.

규제 모델 번호

AP-514: APIN0514

AP-515: APIN0515

인증

UL2043 plenum 등급

Wi-Fi Alliance:

Wi-Fi 인증 a, b, g, n, ac

Wi-Fi 인증 ax2

WPA, WPA2 및 WPA3 - Enterprise, Personal

WMM, WMM-PS, Wi-Fi Agile Multiband

Passpoint(Release 2)

Wi-Fi location

Bluetooth SIG

Ethernet Alliance(PoE, PD 디바이스, Class 4)

2 소프트웨어를 업데이트해야 할 수도 있습니다. Wi-Fi Alliance에서 프로그램을 시작하면 곧바로 인증 시도가 시작됩니다.

최소 운영 체제 소프트웨어 버전

ArubaOS 및 Aruba InstantOS 8.4.0.0

ArubaOS 10.0.0.0

워런티

Aruba의 하드웨어 제한 수명 내 보증
